ㅤНумерация слева на право, если смотреть на торец платы, штири вверх.

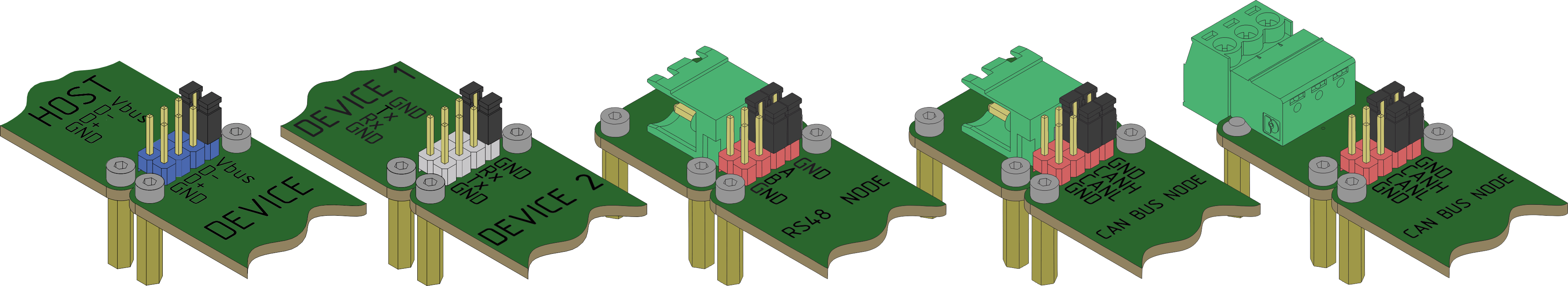

ㅤИспользование соединение встык и наличие разьемов разного назначения с одинаковым количеством пинов несет риск при некоторой невнимательности. Цветовая дифференциация PLS пинов уменьшит этот риск. Так что стоит воспользоваться наличием разноцветных гребенок, и остается распределить цвета по интерфейсам.

ㅤUSB устройства делятся на device и host, то это позволяет выполнить распиновку зеркально на разных типах устройств и соединять в стык.

ㅤUART при зеркальном подключение дает необходимые пары Rx-Tx. Это позволяет на всех разъемах UART придерживаться одинаковой распиновки.

ㅤRS485 и CAN встык соеденяются встык с модулями разьемов. Разьемы могут понадобится одиночные, для соединения точка-точка и парные для последовательноно, чтобы не вставлять два провода в одну точку подключения.

Интерфейс	Цвет	1	2	3	4
USB Device	синий	Vbus	D-	D+	GND
USB Host	синий	GND	D+	D-	Vbus
UART	белый	GND	Rx	Tx	GND
RS485	красный	GND	A	B	GND
CAN	красный	GND	CANH	CANL	GND
DC-DC	красный	GND	IN	IN	GND
